Efe Otomasyon Kuyu Depo Scada, Kuyu Depo Kontrol Sistemleri, Kuyu, Pompa ve Depo otomasyonu için günümüzde enerji ve doğal kaynakların ihtiyaçlar oranında kullanılmasını sağlamak, su taşkınlarının önüne geçmek, depo doluluk oranlarını takip etmek, dalgıç pompaların kontrolünü ve takibini sağlamak amacıyla yüksek katma değerli çözümler sunmaktadır.

Günümüzde yerleşim yerlerinin, tarım ve endüstri alanlarının su ihtiyaçları genellikle su depolarından ve su kuyularından sağlanmaktadır. Artan kullanım taleplerini karşılamakta, insan iş gücü ile yapılan kontroller yetersiz kalmaktadır. Bu sebeple Kuyu, Depo, Pompa gibi sulama sistemlerinde otomasyon sistemleri ihtiyacı doğmuştur.

"Otomasyon sistemleri, süreçleri hızlandırarak verimliliği artıran ve insan hatalarını azaltan çözümlerdir"

Hizmetler

Neler yapıyoruz?

İnsan iş gücü kullanılarak yapılan çalışmalarda, depolarda su taşkınları veya depoda su kalmaması, kuyuda su kalmaması sebebiyle dalgıç pompa arızaları gibi durumlar oluşmakta, kullanıcılara enerji ve doğal kaynakların ihtiyaç fazlası kullanımından kaynaklı yüksek su ve elektrik faturaları yansımaktadır.

Sunmuş olduğumuz çözümler ile, depo doluluk oranına göre dalgıç pompa motorunun kontrolü otomatik olarak sağlanır. Kullanıcıların sabit merkez ve akıllı cep telefonlarından canlı olarak izlenmesi ve gerektiğinde müdahale edilmesine olanak tanır. Yolverici cihazların modbus haberleşme sistemine sahip olanları ile motor akımları, şebeke voltajı izlenebilir ve yol verici ayarları değiştirilebilir. Kontaktörlü çalıştırılan pompaların termik arıza bilgilerinden haber alınabilir, basınç sensörleri ve debimetreler vasıtası ile pompaların depoya attığı su miktarı anlık debi ve hattaki basınç izlenip pompaların verimi ve kullanılan hattın arızalı olup olmadığı takip edilebilir. Depo doluluk oranları takip edilebilir. Kuyular ve Depolardaki enerji kesintileri takip edilebilir. Depolar sürekli dolu olarak durduğu için olası sorunlarda su kesintisi yaşanmadan atlatılabilir. Şebeke klor miktarları oluşturulacak ölçüm noktalarından izlenebilir. Kuyu bulunmayan doğal kaynaklardan beslenen depoların su seviye ve miktarları izlenebilir. Birbirine bağlı depoların motorlu vanalar ile kendi aralarında uyum içinde çalışmaları sağlanabilir. Tesislerin kapı ve pencerelerine uygun sensörler monte ederek açık veya kapalı oldukları izlenebilir. Sistem ilerleyen zamanlarda kullanıcı istekleri doğrultusunda genişletilebilir, geliştirilebilir.

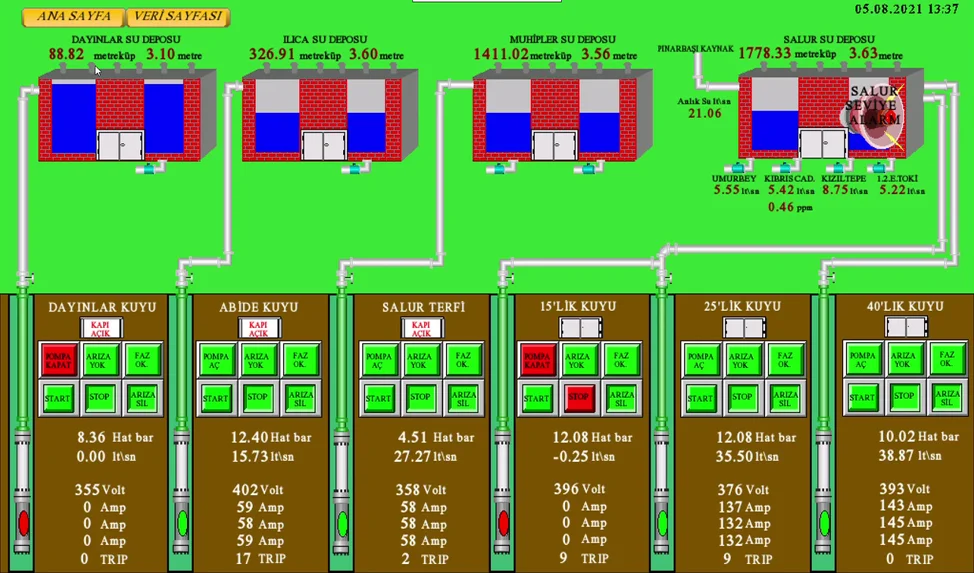

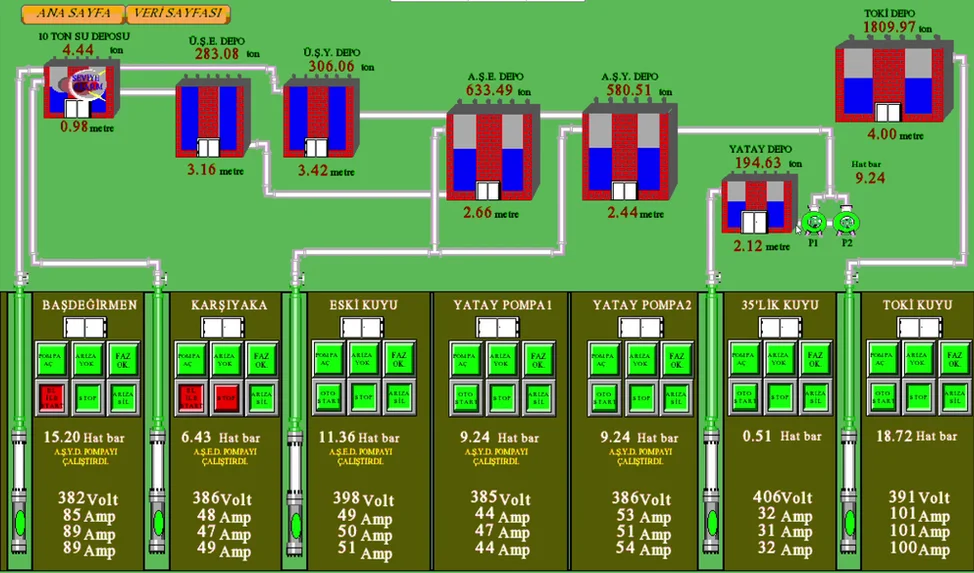

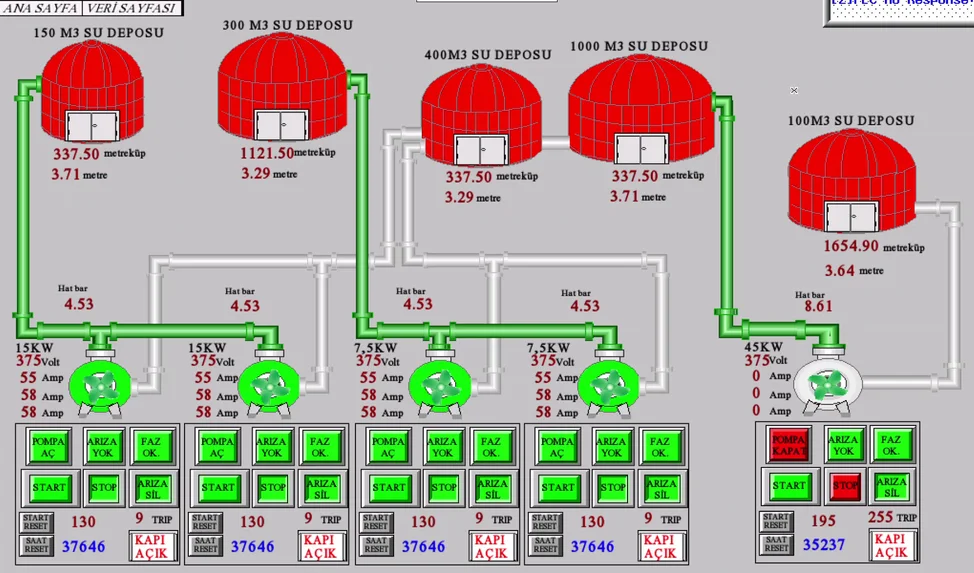

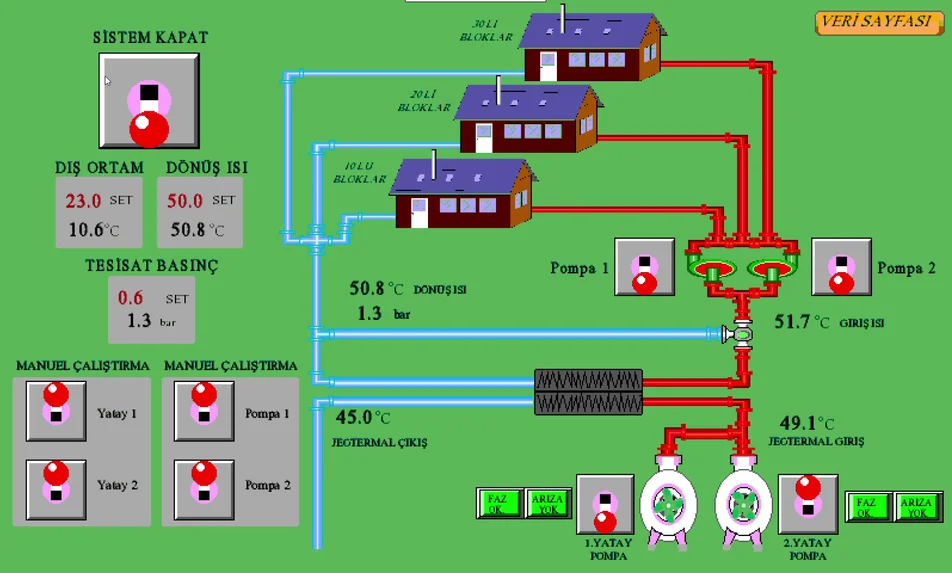

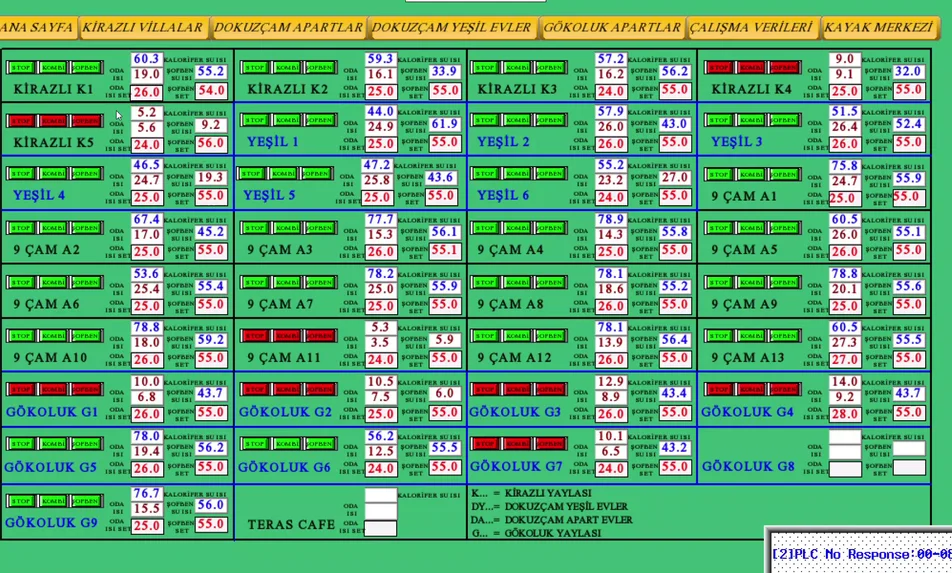

Efe Otomasyon Kuyu Depo Scada, bu alandaki bilgi ve tecrübesi ile sabit merkez ve akıllı cep telefonlarından, tabletlerden veya her türlü bilgisayarlardan, İnternet kullanabilen televizyonlardan canlı olarak izlenen ve gerektiğinde müdahale edilebilen Scada sistemleri ile kendi arasında otomatik olarak çalışan Kablosuz Kuyu, Pompa, Depo ve şebeke otomasyon sistemleri konusunda kullanıcı istekleri doğrultusunda çözümler üretmektedir.

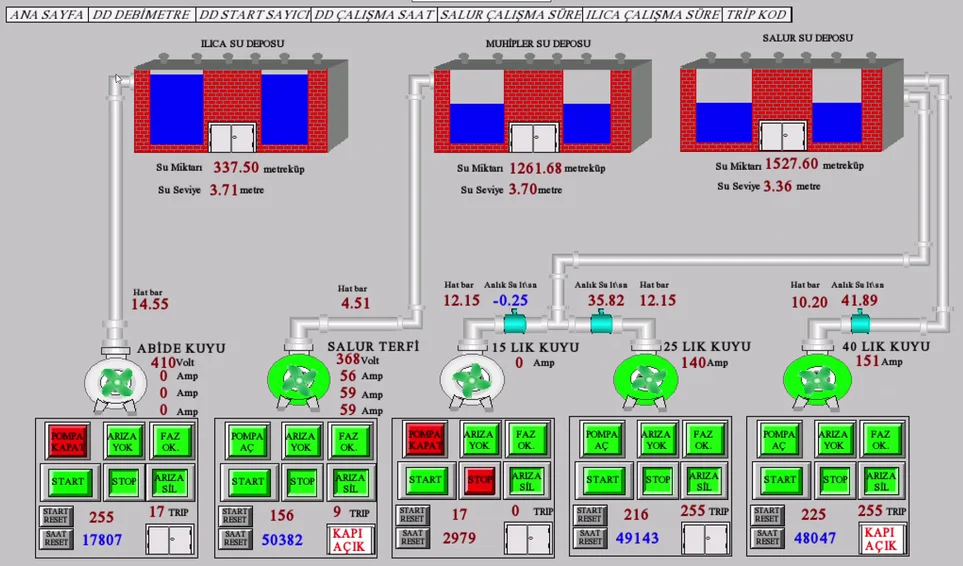

Kablosuz Kuyu, Pompa ve Depo Otomasyonu Ne Sağlar?

Enerji ve doğal kaynakların ihtiyaçlar oranında kullanımını
Elektrik ve su faturalarında tasarruf
Arıza, bakım ve onarım süreçlerinin kısalmasını
Kontrol ve takip edilebilir bir sistem
Verimlilik ve kaliteyi arttırmayı

1 KUYU 1 DEPO OTOMATİK DOLDURMA-İZLEME OTOMASYON İŞİ

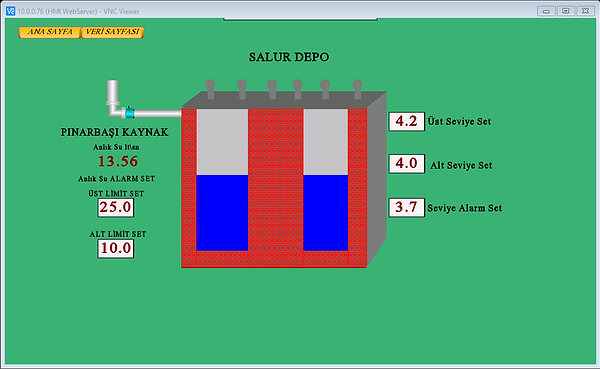

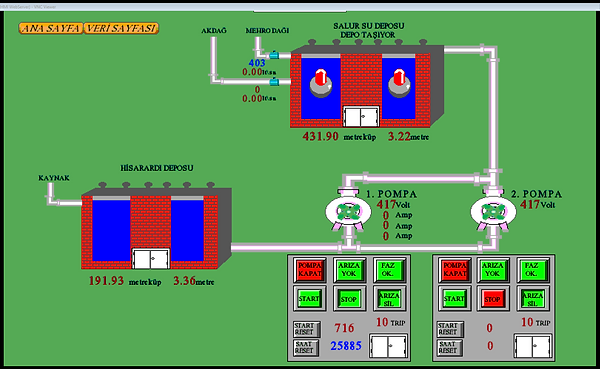

Otomasyon Programı şebeke çıkışlarının bulunduğu Su Deposunda belirlenen alt-üst seviye limitlerine göre pompayı çalıştırır ve durdurur. Limitleri otomasyon ekranından değiştirebilirsiniz. Ayrıca Depo seviye alarm set değeri olası arızalarda(hattın arızalanması-pompanın arızalanması vb.) otomasyon programı istenilen sayıda kişiye mail atarak izleme yapılmadığı anlarda bile durumu bildirir. Deponuzdaki su miktarı ve seviyesini canlı-anlık değerler olarak izleyebileceksiniz. Depo kapısına takılacak sensör-switch ile kapı açık-kapalı izleyebilir veya istediğiniz mail adreslerine mail olarak bildirmesini sağlayabilirsiniz.

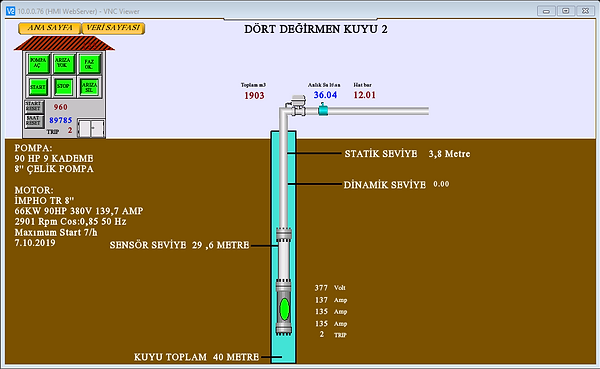

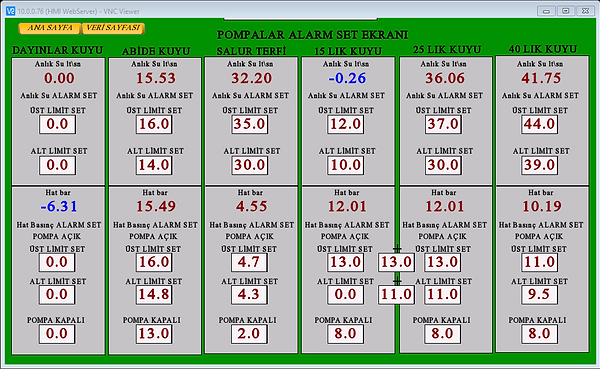

Kuyuya monte edilecek basınç sensörü vasıtası ile hattın basıncı takip ederek, kullanıcı tarafından set edilen alt-üst değerlerin dışına çıkıldığı durumlarda, belirlenen adreslere mail atarak durumu bildirir.(Hatta veya pompada arıza olduğu anlaşılır.)Basınç sensörünün hatta montajı kaynak-delme işlemi size aittir. Kuyu kapısına takılacak sensör-switch ile kapı açık-kapalı izleyebilir veya istediğiniz mail adreslerine mail olarak bildirmesini sağlayabilirsiniz.Pompa güç panonuz sürücü veya soft starterle çalışıyorsa; arızaları otomasyon ekranından veya uzaktan(pc-cep telefonlarınızdan) resetleyip pompanın çalışmaya devam etmesini sağlayabilirsiniz.

Pompayı çalıştıran panodaki sürücü veya analizör modbus haberleşmeyi destekliyor ve modbus adresleri var ise otomasyona bağlanarak akım-gerilim-arıza kodu sistemden izlenebilir. Kullanıcının isteğine göre akım değerlerinin aşıldığı veya az olduğu durumlarda ve arıza durumunda (arıza kodunu) belirlenen adresler mail ile bildirebilir.

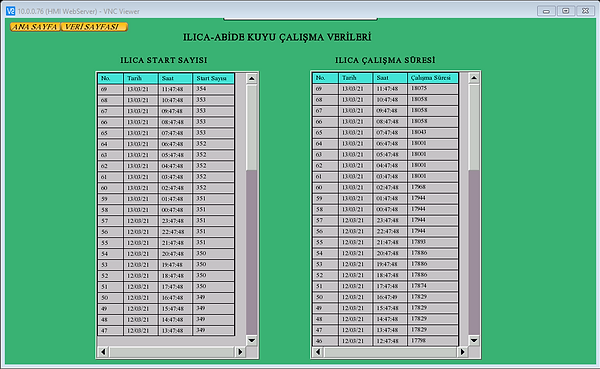

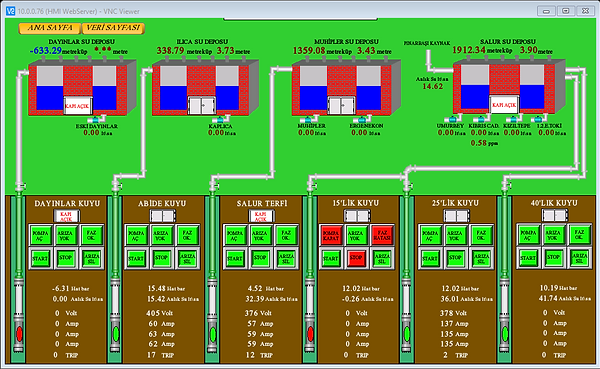

Yukarıda tüm durumlar kontrol panelinden ve istenilen sayıda telefon bilgisayar televizyon gibi cihazlardan uzak bağlantı programı yüklenerek canlı olarak izlenebilir isteğe göre müdahale edilebilir. Scada sayfasındaki set edilen değerlerin veya oluşan durumların tamamını istenilen mail adreslerine şartlar oluştuğunda mail olarak bildirilmesini sağlayabiliriz.

Kuyu ve Su deposu arasında Gsm Modemlerle haberleşme sağlanacaktır.

Gsm Modemlerden Kullanılacak olan statik IP’li Gsm Hatlarının temini ve abonelikleri tarafınıza ait olacaktır ve montaj esnasında hazır olması gerekmektedir.

Gsm Modemlerle haberleşme sağlanamazsa veya internet alt yapınız varsa statik ıp’li portları açık, kablolu internetiniz ile haberleşme sağlanabilir. Kuyu ve Su Deposu kuş uçumu çıplak gözle birbirini görüyorsa, internet aktarıcı antenler ile haberleşme sağlanabilir.

Gsm Modemlerle haberleşme dışındaki seçeneklerden biri seçilirse, interneti sağlamak tarafınızca yapılacak demektir. Gsm Modemlerin fiyatları teklifimizden çıkarılır.

Yukarıda çalışma şekli belirlenen otomasyon Programı aşağıda özellikleri verilen otomasyon panoları ile çalışacaktır. Sisteminiz bize tanıtılır ise ihtiyacına göre çözümler üretebiliriz.

DP 1 DEPO OTOMASYON PANOSU

Hangi Uygulamalarda Kullanabilirim?

İçme suyu
Gözlem istasyonları
Klorlama
Şebekelerde Basınç Kontrolü

Ne Tür İstasyonlarda Kullanabilirim?

Su Depolarının Kontrolü
Kayıp-Kaçak Yönetimi (Basınç & Debi Gözlem Odaları)
Sıvı Klor Dozajlama
Basınç Kontrol Odası

Sensör Desteği

1 adet analog, 8 adet puls sensör bağlanabilir
Debimetre
Basınç
Seviye

Şebeke Enerjisi ile Çalışma

Çalışma desteklenir

Klor Dozaj Pompası Kontrolü

Oransal veya Sabit (1 adet)

Aktuatörlü Vana Kontrolü

2 adet vana kontrolü sağlanır

PLC

24VDC besleme
9 kanal 24VDC PNP/NPN giriş
6 kanal 230VAC 5A röle çıkışı
Modüler yapı, maksimum 16 genişleme modülü ile 273 noktaya kadar destek
100MB ethernet portu ile ağ üzerinden erişim imkanı
MODBUS TCP Master/Slave desteği
RS232 ve RS485 haberleşme portları
MODBUS RTU protokol desteği
Ondalıklı işlem desteği
12ns komut işleme hızı
DIN ray montaj
1 kanal 0-10VDC/0-20mADC seçilebilir analog giriş (12 bit çözünürlük)
1 kanal 0-20mADC analog çıkış (14 bit çözünürlük)
RTC (Gerçek Zaman Saati)
PLC internet bağlantı hizmeti (WMI)
Email gönderme fonksiyonu
3 adet çift fazlı encoder veya hızlı sayıcı (50kHz) bağlama imkanı

GSM Modem

TekSIM Kart Destekli, 2 Ethernet Port, WiFi, HotSpot, Log, DMZ, NAT/Port Yönlendirme, IPSec, VPN
7/24 Sürekli Çalışabilirlik, otomatik restart, SMS ile durum bilgisi ve restart
-40 / +70 derece sıcaklıkta çalışma
220 Volt ve DC 9 / 30 Volt aralığında çalışma
Global ECE Sertifikası
3G ve 2G destekli
WiFi: IEEE 802.11b / G / N, 50 katılımcıya kadar destek
PPTP, VRRP, GRE Tüneli, SMS kontrolü, WiFi Hotspot
Dayanıklı alüminyum gövde, harici anten seçenekleri

Hidrostatik Seviye Sensörü

Diyafram: Paslanmaz 316L- Seramik
Madde: Sıvılar
Sıvı sıcaklığı: 0 – 70 °C
Ölçüm aralığı: 0-150000mm
Doğrusallık: ±0,2 % Tam skalanın
Hassasiyet: ±0,3 % Tam skalanın
Koruma Sınıfı: IP 68
Çıkış: 4 – 20 mA

Güç Kaynağı

100/240VAC giriş, 24VDC çıkış, 60W çıkış gücü
Çalışma sıcaklığı aralığı: -25º ila +60ºC
DIN ray montajı ile kolay montaj

Röleler

Besleme Gerilimi: 24VDC-230AC
Tip: Slim röle ve soketi
Kontak: 1 NO + 1 NC (Enversör Kontak)
Kontak Akımı: 6A
Montaj: Ray Tipi, soket ile montaj

Pano

Ebat: 40X60X200mm
Taban: Saç
Malzeme: Polyester

KP 1 KUYU OTOMASYON PANOSU

Uygulama Alanları

İçmesuyu
Gözlem istasyonları
Klorlama
Şebekelerde Basınç Kontrolü

İstasyon Türleri

Su Kuyularının Kontrolü
Kayıp-Kaçak Yönetimi (Basınç & Debi Gözlem Odaları)
Sıvı Klor Dozajlama
Basınç Kontrol Odası

Sensör Desteği

1 adet analog, 8 adet puls sensör bağlanabilir:
Debimetre
Basınç
Seviye

Özellikler

Şebeke enerjisi ile çalışma
Klor dozaj pompası kontrolü (1 - Oransal / Sabit)
Aktuatörlü vana kontrolü (2 adet)
Pompa kontrolü (1 adet)

Dokunmatik Kontrol Paneli (HMI)

Display tipi: 7" TFT
Çözünürlük: 800 x 480
Renk: 16,77M
Arka ışık: LED
Parlaklık: 250cd/m²
Arka ışık ömrü: >30.000 saat
Dokunmatik ekran: 4 kablolu hassas direnç devresi
İşlemci: ARM RISC 32bit 792MHz CPU
Bellek: 128MB NAND Flash, 128MB DDR3
Ön bellek ve RTC: Var
Genişleme belleği: USB Host
Yazıcı bağlantı noktası: USB Slave (Pictbridge) / USB Host
Ethernet: Var
Program yükleme: micro USB / RS-232 / Ethernet
COM port: COM0: RS-232, RS-485, RS-422 COM2: RS-232
Güç tüketimi: 3.6W
Çalışma gerilimi: 24VDC
Çalışma sıcaklığı: 0 - 50°C
Çalışma ortamı nemi: %10 - %90 rH, yoğunlaşma olmadan
Saklama sıcaklığı: -20 - 60°C
Çarpma dayanıklılık testi: 10Hz - 25Hz, 2G, 30 dakika
Soğutma yöntemi: Havalı soğutma
Koruma sınıfı: IP65 (ön panel)
Standartlar: CE, EN61000-6-2:2005/EN61000-6-4:2007+A1:2011

PLC

24VDC besleme
9 kanal 24VDC PNP/NPN giriş
6 kanal 230VAC 5A röle çıkışı
Modüler yapı, 16 genişleme modülü desteği (273 noktaya kadar)
100MB ethernet portu ile ağ üzerinden erişim
MODBUS TCP Master/Slave desteği
RS232 ve RS485 haberleşme portları
MODBUS RTU protokol desteği
Ondalıklı işlem desteği
12ns komut işleme hızı
DIN RAY montaj
0-10VDC/0-20mADC seçilebilir analog giriş (12 bit çözünürlük)
0-20mADC analog çıkış (14 bit çözünürlük)
RTC (Real Time Clock)
PLC internet bağlantı hizmeti (WMI)
e-mail gönderme fonksiyonu
3 adet çift fazlı encoder veya hızlı sayıcı (50kHz)

GSM Modem

Tek SIM kart destekli, 2 Ethernet Port, WiFi, HotSpot, Log, DMZ, NAT/Port Yönlendirme
IPSec, VPN, Open VPN desteği
-40 / +70 derece sıcaklıkta çalışma
DC 9-30 Volt aralığında çalışabilme
ECE Sertifikalı
3G - 14.4 Mbps, 2G - 236.8 Kbps
WiFi: IEEE 802.11b/g/n, 50 katılımcıya kadar destek
PPTP, VRRP, GRE Tüneli
SMS kontrolü, WiFi Hotspot, Yedek WAN
Harici antenler ile çalışabilme

Güç Kaynağı

100/240VAC giriş
Tek faz
24VDC çıkış
Çıkış gücü: 60W
Çıkış akımı: 2.5A
Çalışma sıcaklığı: -25º - +60ºC
DIN ray montaj klipsi ile kolay montaj

Röleler

Besleme gerilimi: 24VDC - 230AC
Tip: Slim röle ve soketi
Kontak: 1 NO + 1 NC
Kontak akımı: 6A
Montaj: Ray tipi
Kablo girişi: Vida bağlantılı - Yay baskılı

Basınç Transmitter

Basınç ölçme aralığı: 0-16 bar
Mekanik bağlantı: G1/4"' male
Elektriksel çıkış: 4-20 mA
Besleme: 8 - 32 VDC
Koruma: IP65

Pano

Ebat: 40X60X200mm
Taban: Saç
Malzeme: Polyester

Fiyat Bilgisi

Sistem istenildiği kadar artırılabilir veya azaltılabilir, donanım ihtiyacına göre fiyat artar veya azalır. Mevcut sisteminiz bize tanıtılır ise ihtiyacınız olan donanım hesaplanarak, ihtiyacınız olan sisteme göre ücret belirlenir. Donanım fiyatlarındaki değişimler dolayısıyla bizimle iletişim kurup uygun fiyat alın lütfen.
